BTHQ22005VSS-SRE
Alphanumeric LCD, 20 x 2, Black on Yellow / Green, 5V, Parallel, English, Japanese, Reflective

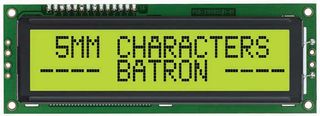

De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
FabrikantBATRON
Artikelnr. fabrikantBTHQ22005VSS-SRE
Ordercode9448705
ProductreeksBTHQ22005VSS
Technische datasheet
Niet langer op voorraad
Productgegevens
FabrikantBATRON
Artikelnr. fabrikantBTHQ22005VSS-SRE
Ordercode9448705
ProductreeksBTHQ22005VSS
Technische datasheet
Character Count x Line20 x 2
Display AppearanceBlack on Yellow / Green
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeReflective
Character Size5.55mm
LCD Display TypeSTN
Module Size116mm x 37mm
Operating Temperature Min0°C
Operating Temperature Max50°C
Display ConstructionCOB
Backlighting ColourNo Backlight
Product RangeBTHQ22005VSS
Productoverzicht
The BTHQ22005VSS-SRE is a 20-character (5 x 8 dots) x 2 lines STN positive yellow reflective dot matrix LCD Module with 6 O'clock direction viewing angle and 1/l6 duty, 1/5 bias driving scheme. SAMSUNG' KS0070BP-00CC (die form) LCD controller and driver or equivalent. 'SAMSUNG' KS0065B-PCC (die form) LCD segment driver or equivalent.
Toepassingen
Audio, Imaging, Video & Vision, Consumer Electronics
Technische specificaties
Character Count x Line
20 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
5.55mm
Module Size
116mm x 37mm
Operating Temperature Max
50°C
Backlighting Colour
No Backlight
Display Appearance
Black on Yellow / Green
Interface Type
Parallel
Display Mode
Reflective
LCD Display Type
STN
Operating Temperature Min
0°C
Display Construction
COB
Product Range
BTHQ22005VSS
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Taiwan
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Taiwan
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:N.n.b.
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.051
