                                                                                                1. Start
                                                                                                2. Development Boards, Evaluation Tools
                                                                                                3. Power Management Development Kits
                                                                                                4. Power Management Development Kits - DC / DC
                                                                                                Pagina afdrukken

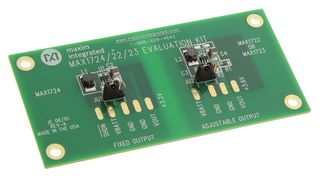

                                                                                                MAX1724EVKIT+

                                                                                                Evaluation Kit, MAX1724, DC/DC Converter, Step-Up, 0.91V to 3.3V Input, 3.3V Fixed Output

                                                                                                ANALOG DEVICES MAX1724EVKIT+
                                                                                                ANALOG DEVICES MAX1724EVKIT+
                                                                                                ANALOG DEVICES MAX1724EVKIT+
                                                                                                De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
                                                                                                FabrikantANALOG DEVICES
                                                                                                Artikelnr. fabrikantMAX1724EVKIT+
                                                                                                Ordercode2799409
                                                                                                Technische datasheet

                                                                                                Data Sheet

                                                                                                Bekijk alle technische documenten
                                                                                                1 Op Voorraad

                                                                                                Heeft u meer nodig?

                                                                                                EXPRESLEVERING volgende werkdag
                                                                                                Bestel voor 17.00 uur
                                                                                                GRATIS standaardlevering
                                                                                                voor bestellingen van 0,00 € en hoger
                                                                                                Nauwkeurige levertijden worden berekend bij het afrekenen
                                                                                                Hoeveelheid
                                                                                                1+73,000 €
                                                                                                Prijs voor:Each
                                                                                                Minimum: 1
                                                                                                Meerdere: 1
                                                                                                73,00 € (excl. BTW)
                                                                                                Onderdeelnr. toevoegen / Regelopmerking
                                                                                                Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
                                                                                                Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.

                                                                                                Productgegevens

                                                                                                FabrikantANALOG DEVICES
                                                                                                Artikelnr. fabrikantMAX1724EVKIT+
                                                                                                Ordercode2799409
                                                                                                Technische datasheet

                                                                                                Data Sheet

                                                                                                Silicon ManufacturerAnalog Devices
                                                                                                Silicon Core NumberMAX1724
                                                                                                Kit Application TypePower Management
                                                                                                Application Sub TypeStep Up Switching Regulator
                                                                                                Kit ContentsEval Board MAX1724
                                                                                                Product Range-
                                                                                                Automotive Qualification Standard-
                                                                                                SVHCNo SVHC (21-Jan-2025)

                                                                                                Productoverzicht

                                                                                                The MAX1724EVKIT+ is MAX1724 evaluation kit. The MAX1724 evaluation kit (EV kit) is a fully assembled and tested surface mount circuit board that contains two separate boost switching regulator circuits. The left side circuit contains a MAX1724 with a preset 3.3V output. The right side circuit contains a MAX1722 which has an adjustable output voltage. This circuit's output is set for 3.6V. All devices regulate with input voltages from 0.91V to VOUT, making them ideal for 1- or 2-cell alkaline and NiMH battery applications. The MAX1722/MAX1723/MAX1724 feature synchronous rectification and ultra-low (1.5µA typ) quiescent current for maximum efficiency and long battery life. It is used in digital still cameras, low power handheld instruments, MP3 players, pagers, PDAs, personal medical devices, remote controls, remote wireless transmitters, cell battery powered devices.

                                                                                                • 0.91V to VOUT input voltage range, operation up to 200KHz allows tiny surface mount components
                                                                                                • Two complete boost circuits, 3.3V fixed (MAX1724), 3.6V adjustable output (MAX1722)
                                                                                                • Up to 50mA output from a 1-cell input, up to 100mA output from a 2-cell input
                                                                                                • Right side circuit also be used to evaluate MAX1723 which features a shutdown (active-low SHDN) mode
                                                                                                • Up to 90% efficiency with synchronous rectification, 1.5µA quiescent current from VOUT
                                                                                                • Switching frequency up to 200KHz
                                                                                                • All surface mount design
                                                                                                • Fully assembled and tested board
                                                                                                • Operating temperature range from 0°C to +70°C
                                                                                                • MAX1722/MAX1724 has a BATT pin which lowers the guaranteed start-up voltage from 1.2V to 0.91V
                                                                                                • Digital Still Cameras; Low-Power Handheld Instruments; MP3 Players; Pagers; PDAs and Other Handheld Devices;
                                                                                                • Personal Medical Devices; Remote Controls; Remote Wireless Transmitters; Single-Cell Battery-Powered Devices

                                                                                                Toepassingen

                                                                                                Power Management

                                                                                                Opmerkingen

                                                                                                ADI products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party

                                                                                                Technische specificaties

                                                                                                Silicon Manufacturer

                                                                                                Analog Devices

                                                                                                Kit Application Type

                                                                                                Power Management

                                                                                                Kit Contents

                                                                                                Eval Board MAX1724

                                                                                                Automotive Qualification Standard

                                                                                                -

                                                                                                Silicon Core Number

                                                                                                MAX1724

                                                                                                Application Sub Type

                                                                                                Step Up Switching Regulator

                                                                                                Product Range

                                                                                                -

                                                                                                SVHC

                                                                                                No SVHC (21-Jan-2025)

                                                                                                Technische documenten (1)

                                                                                                Technical Data Sheet EN

                                                                                                Aanverwante producten

                                                                                                4 gevonden producten

                                                                                                Wetgeving en milieu

                                                                                                Land van oorsprong:
                                                                                                Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:
                                                                                                Philippines
                                                                                                Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
                                                                                                Tariefnummer:84733020
                                                                                                US ECCN:EAR99
                                                                                                EU ECCN:NLR
                                                                                                RoHS-compliantie:Ja

                                                                                                RoHS

                                                                                                Voldoet aan RoHS-richtlijn voor ftalaten:Ja

                                                                                                RoHS

                                                                                                SVHC:No SVHC (21-Jan-2025)
                                                                                                Download conformiteitsverklaring

                                                                                                Conformiteitsverklaring

                                                                                                Gewicht (kg):.02404
