MAX22205EVKIT#
Evaluation Kit, MAX22205ATU+, DC Brushed Motor, Power Management
De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
1 Op Voorraad
Heeft u meer nodig?
Levering binnen 1-2 werkdagen
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 1+ | 190,960 € |
Prijs voor:Each
Minimum: 1
Meerdere: 1
190,96 € (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantANALOG DEVICES
Artikelnr. fabrikantMAX22205EVKIT#
Ordercode3929033
Technische datasheet
Application Sub TypeDC Brushed Motor
Silicon ManufacturerAnalog Devices
Kit Application TypePower Management - Motor Control
Silicon Core NumberMAX22205ATU+
Kit ContentsEval Kit MAX22205ATU+
Product Range-
SVHCNo SVHC (21-Jan-2025)
Productoverzicht

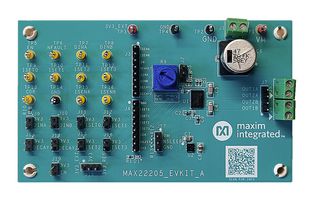

MAX22205 evaluation kit (EV kit) provides a proven design to evaluate the +65V, 7.6A single H-bridge MAX22205 motor driver. The MAX22205 can drive a single brushed DC motor. The MAX22205 IC integrates very low impedance FETs in a single H-bridge configuration with a typical RON (high side + low side) of 0.15ohm. The EV kit features headers, test points and terminal blocks to provide an interface to the MAX22205 motor driver.
- Adjustable tOFF time using an on-board potentiometer
- Configurable Current Drive Regulation (CDR)
- On-board +3.3V regulator to drive MAX22205 logic inputs
- Test points and headers to interface with MAX22205 inputs and current-sense outputs
- Fully assembled and tested proven PCB layout
- Brushed DC motor driver
- Latched valves
- Solenoid driver
- Stepper motor driver
Opmerkingen
ADI products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party
Technische specificaties
Application Sub Type
DC Brushed Motor
Kit Application Type
Power Management - Motor Control
Kit Contents
Eval Kit MAX22205ATU+
SVHC
No SVHC (21-Jan-2025)
Silicon Manufacturer
Analog Devices
Silicon Core Number
MAX22205ATU+
Product Range
-
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Philippines
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Philippines
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.00001
