IRFH7545TRPBF
Power MOSFET, N Channel, 60 V, 85 A, 0.0043 ohm, PQFN, Surface Mount

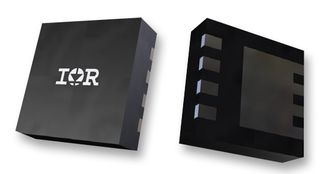

De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
FabrikantINFINEON
Artikelnr. fabrikantIRFH7545TRPBF
Ordercode2709882RL
ProductreeksStrongIRFET, HEXFET
Ook bekend alsSP001554800
Technische datasheet
2.419 Op Voorraad
Heeft u meer nodig?
Levering binnen 1-2 werkdagen
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 100+ | 0,500 € |
| 500+ | 0,490 € |
| 1000+ | 0,489 € |
| 5000+ | 0,488 € |
Prijs voor:Each (Supplied on Cut Tape)
Minimum: 100
Meerdere: 1
55,00 € (excl. BTW)
Voor dit product wordt een re-reeling kost toegevoegd van 5,00 €
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantINFINEON
Artikelnr. fabrikantIRFH7545TRPBF
Ordercode2709882RL
ProductreeksStrongIRFET, HEXFET
Ook bekend alsSP001554800
Technische datasheet
Channel TypeN Channel
Drain Source Voltage Vds60V
Continuous Drain Current Id85A
Drain Source On State Resistance0.0043ohm
Transistor Case StylePQFN
Transistor MountingSurface Mount
Rds(on) Test Voltage10V
Gate Source Threshold Voltage Max3.7V
Power Dissipation83W
No. of Pins8Pins
Operating Temperature Max150°C
Product RangeStrongIRFET, HEXFET
Qualification-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Productoverzicht
Single N-channel StrongIRFET™ power MOSFET suitable for use in brushed motor drive applications, BLDC motor drive applications, battery powered circuits, half-bridge and full-bridge topologies, synchronous rectifier applications, resonant mode power supplies, OR-ing and redundant power switches, DC/DC and AC/DC converters and DC/AC inverters applications.
- Improved gate, avalanche and dynamic dV/dt ruggedness
- Fully characterized capacitance and avalanche SOA
- Enhanced body diode dV/dt and dI/dt capability
- Product qualification according to JEDEC standard
- Softer body-diode compared to previous silicon generation
- Standard pinout allows for drop in replacement
- Industry standard qualification level
- High performance in low frequency applications
- Increased power density
- Provides designers flexibility in selecting the most optimal device for their application
Waarschuwingen
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische specificaties
Channel Type
N Channel
Continuous Drain Current Id
85A
Transistor Case Style
PQFN
Rds(on) Test Voltage
10V
Power Dissipation
83W
Operating Temperature Max
150°C
Qualification
-
SVHC
No SVHC (21-Jan-2025)
Drain Source Voltage Vds
60V
Drain Source On State Resistance
0.0043ohm
Transistor Mounting
Surface Mount
Gate Source Threshold Voltage Max
3.7V
No. of Pins
8Pins
Product Range
StrongIRFET, HEXFET
MSL
MSL 1 - Unlimited
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.000143
