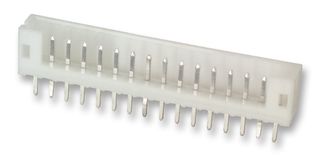

B16B-PH-K-S (LF)(SN)
Pin Header, Wire-to-Board, 2 mm, 1 Rows, 16 Contacts, Through Hole Straight, PH
De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
FabrikantJST / JAPAN SOLDERLESS TERMINALS
Artikelnr. fabrikantB16B-PH-K-S (LF)(SN)
Ordercode1830770
ProductreeksPH
Technische datasheet
76.717 Op Voorraad
Heeft u meer nodig?
EXPRESLEVERING volgende werkdag
Bestel voor 17.00 uur
GRATIS standaardlevering
voor bestellingen van 0,00 € en hoger
Nauwkeurige levertijden worden berekend bij het afrekenen
| Hoeveelheid | |
|---|---|
| 10+ | 0,411 € |
| 100+ | 0,362 € |
| 500+ | 0,312 € |
| 1000+ | 0,273 € |
| 2500+ | 0,259 € |
| 5000+ | 0,244 € |
Prijs voor:Each
Minimum: 10
Meerdere: 10
4,11 € (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantJST / JAPAN SOLDERLESS TERMINALS
Artikelnr. fabrikantB16B-PH-K-S (LF)(SN)
Ordercode1830770
ProductreeksPH
Technische datasheet
Connector SystemsWire-to-Board
Pitch Spacing2mm
No. of Rows1Rows
No. of Contacts16Contacts
Contact Termination TypeThrough Hole Straight
Product RangePH
Connector ShroudShrouded
Contact MaterialBrass
Contact PlatingTin Plated Contacts
Connector TypePCB Header
Productoverzicht
B16B-PH-K-S (LF)(SN) is a PH series disconnect able crimp-style header. This thin, low-profile connector features a 2.0mm pitch, stands 8.0mm high after mounting, and is 4.5mm wide. It is designed to meet the demand for high-density connections of internal wires to printed circuit boards. The connector is compact, highly reliable, and cost-effective. Recognized to E60389 and R75087.
- Reliable contact, fully shrouded header, 2.0mm pitch
- Printed circuit board retention mechanism, surface mount model (SMT)
- 16 number of circuits, natural (white) colour
- Top entry type, clinched indication
- 2A AC/DC (AWG #24)current rating, 100V AC/DC voltage rating
- Applicable PC board thickness range from 0.8 to 1.6mm
- 10mohm max contact resistance (initial value), 1,000Mohm min insulation resistance
- Temperature range from -25 to +85°C
Waarschuwingen
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische specificaties
Connector Systems
Wire-to-Board
No. of Rows
1Rows
Contact Termination Type
Through Hole Straight
Connector Shroud
Shrouded
Contact Plating
Tin Plated Contacts
SVHC
No SVHC (21-Jan-2025)
Pitch Spacing
2mm
No. of Contacts
16Contacts
Product Range
PH
Contact Material
Brass
Connector Type
PCB Header
Technische documenten (1)
Aanverwante producten
2 gevonden producten
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Malaysia
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Malaysia
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.001
