                      1. Start
                      2. Connectors
                      3. D Sub Connectors & Components
                      4. Combination Layout D Sub Connectors
                      Pagina afdrukken

                      680M7W2103L401

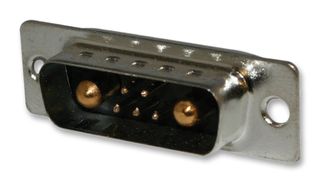

                      Combination Layout D Sub Connector, Power-D 680M Series, DA-7W2, Plug, 7 Contacts

                      NORCOMP 680M7W2103L401
                      NORCOMP 680M7W2103L401
                      NORCOMP 680M7W2103L401
                      De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
                      FabrikantNORCOMP
                      Artikelnr. fabrikant680M7W2103L401
                      Ordercode2421118
                      ProductreeksPower-D 680M Series
                      Technische datasheet

                      Data Sheet

                      Bekijk alle technische documenten
                      Beschikbaar om te bestellen
                      Leveringen beginnen op 5/11/2025.

                      Neem contact met mij op wanneer het product weer op voorraad is

                      Hoeveelheid
                      1+9,840 €
                      10+7,800 €
                      25+6,410 €
                      100+6,100 €
                      250+5,980 €
                      500+5,860 €
                      Prijs voor:Each
                      Minimum: 1
                      Meerdere: 1
                      9,84 € (excl. BTW)
                      Onderdeelnr. toevoegen / Regelopmerking
                      Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
                      Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.

                      Productgegevens

                      FabrikantNORCOMP
                      Artikelnr. fabrikant680M7W2103L401
                      Ordercode2421118
                      ProductreeksPower-D 680M Series
                      Technische datasheet

                      Data Sheet

                      Product RangePower-D 680M Series
                      Insert ArrangementDA-7W2
                      GenderPlug(Alle geassocieerde connectoren weergeven)
                      No. of Signal Contacts5Contacts
                      No. of Contacts7Contacts
                      No. of Power Positions2
                      Contact Type5 Signal, 2 Power
                      Contact Termination TypeSolder Cup
                      Connector MountingCable Mount
                      D Sub Shell SizeDA
                      Connector Body MaterialSteel Body
                      Contact MaterialCopper Alloy
                      Contact PlatingGold Plated Contacts
                      SVHCLead (27-Jun-2024)

                      Productoverzicht

                      The 680M series POWER-D solder cup Mixed D-sub Connectors with machined copper alloy, full gold flash signal and power contacts with glass-filled thermoplastic insulator and nickel-plated, steel shell. It is available in 12 industry standard contact arrangements are 3W3, 3W3K, 5W1, 5W5, 7W2, 9W4, 11W1, 13W3, 13W6, 17W2, 21W1 and 21WA4.

                      • Available in 9, 15, 25 and 37 sizes/positions
                      • Available with 20 or 40A power contacts, 5A signal
                      • Allows signal, high current and high voltage in one connector
                      • Contacts are pre-loaded into the insulator
                      • UL94V-0 Flammability

                      Toepassingen

                      Communications & Networking, Computers & Computer Peripherals, Power Management, Industrial

                      Technische specificaties

                      Product Range

                      Power-D 680M Series

                      Gender

                      Plug

                      No. of Contacts

                      7Contacts

                      Contact Type

                      5 Signal, 2 Power

                      Connector Mounting

                      Cable Mount

                      Connector Body Material

                      Steel Body

                      Contact Plating

                      Gold Plated Contacts

                      Insert Arrangement

                      DA-7W2

                      No. of Signal Contacts

                      5Contacts

                      No. of Power Positions

                      2

                      Contact Termination Type

                      Solder Cup

                      D Sub Shell Size

                      DA

                      Contact Material

                      Copper Alloy

                      SVHC

                      Lead (27-Jun-2024)

                      Technische documenten (4)

                      3D Product Image EN

                      Technical Data Sheet EN

                      Drawing EN

                      Miscellaneous EN

                      Wetgeving en milieu

                      Land van oorsprong:
                      Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:
                      Taiwan
                      Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
                      Tariefnummer:85366990
                      US ECCN:EAR99
                      EU ECCN:NLR
                      RoHS-compliantie:Ja

                      RoHS

                      Voldoet aan RoHS-richtlijn voor ftalaten:Ja

                      RoHS

                      SVHC:Lead (27-Jun-2024)
                      Download conformiteitsverklaring

                      Conformiteitsverklaring

                      Gewicht (kg):.0086
