BIM-IKT-AP6X-H1141 W/KLI3
Magnetic Field Sensor, Pneumatic Cylinders, Rectangular, 10V to 30V, 4 Pin

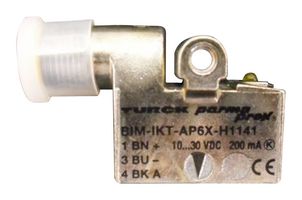

De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
4 Op Voorraad
Heeft u meer nodig?
Levering binnen 1-2 werkdagen
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 1+ | 162,320 € |
| 5+ | 159,070 € |
| 10+ | 155,830 € |
| 25+ | 152,580 € |
| 50+ | 149,330 € |
Prijs voor:Each
Minimum: 1
Meerdere: 1
162,32 € (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantTURCK
Artikelnr. fabrikantBIM-IKT-AP6X-H1141 W/KLI3
Ordercode4284563
Technische datasheet
Supply Voltage DC Min10V
Supply Voltage Min10VDC
Supply Voltage Max30VDC
Supply Voltage DC Max30V
Sensor HousingRectangular
No. of Pins4 Pin
Output Current-
Sensor Output TypePNP
IP RatingIP67
Product Range-
SVHCNo SVHC (20-Jun-2016)
Productoverzicht
BIM-IKT-AP6X-H1141 W/KLI3 is a magnetic field sensor. It is activated by magnetic fields and is especially suited for piston position detection in pneumatic cylinders. Based on the fact that magnetic fields can permeate non-magnetizable metals, it is possible to detect a permanent magnet attached to the piston through the aluminium wall of the cylinder.
- ≤ 10m/s pass speed, ≤ ±0.1mm repeatability
- ≤ 0.1mm temperature drift, ≤ 1mm hysteresis
- 10VDC to 30VDC operating voltage, ≤ 200mA DC rated operational current
- 15mA no-load current, ≤ 0.1mA residual current
- ≤ 0.5kV isolation test voltage, 3-wire, NO contact, PNP output function
- 1KHz switching frequency, rectangular, IKT design
- Dimension is 30 x 14.6 x 28mm (lxdxh), metal, GD-Zn housing material
- Connector, M12 × 1 (electrical connection), IP67 protection class
- 55Hz (1mm) vibration resistance, 30g (11ms) shock resistance
- Operating temperature range from -25°C +70°C
Technische specificaties
Supply Voltage DC Min
10V
Supply Voltage Max
30VDC
Sensor Housing
Rectangular
Output Current
-
IP Rating
IP67
SVHC
No SVHC (20-Jun-2016)
Supply Voltage Min
10VDC
Supply Voltage DC Max
30V
No. of Pins
4 Pin
Sensor Output Type
PNP
Product Range
-
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Switzerland
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Switzerland
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85439000
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:N.n.b.
Voldoet aan RoHS-richtlijn voor ftalaten:N.n.b.
SVHC:No SVHC (20-Jun-2016)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.067132
