STEVAL-PTOOL1V1

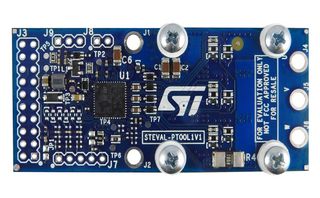

La carte de conception de référence compacte STEVAL-PTOOL1V1 de 70mm x 30mm est conçue pour les outils électriques basse tension entraînés par des moteurs triphasés sans balais, alimentés par des batteries de 2S à 6S. La conception est basée sur le contrôleur STSPIN32F0B et le MOSFET de puissance STL180N6F7 (ou STL220N6F7). La carte est prête et peut être configurée pour un fonctionnement sans capteur en 6 étapes avec quelques modifications matérielles. La carte peut fournir un courant continu jusqu'à 15A, grâce notamment à la dissipation thermique optimale assurée par un dissipateur thermique intégré Il intègre un circuit de mise sous tension rapide qui connecte et déconnecte la batterie, ce qui permet une consommation en veille inférieure à 1μA pour une durée de vie de la batterie prolongée. Plusieurs dispositifs de protection sont inclus, tels que la coupure thermique, le verrouillage en cas de sous-tension, la protection contre les surintensités avec seuil programmable et la polarisation inverse des sorties de l'étage de puissance.

• Tension nominale du moteur prise en charge: 7V à 45V
• Courant de sortie jusqu'à 15Arms
• Contrôleur de moteur triphasé avancé STSPIN32F0B conçu pour les applications à shunt unique
• MOSFET de puissance, canal N, STL180N6F7 60V, 1,9mΩ
• Courant de veille ultra-faible, inférieur à 1µA
• Dissipateur thermique pour une meilleure dissipation de puissance
• Connecteur d'entrée pour capteurs à effet Hall et encodeur
• Régulation de la vitesse avec un potentiomètre externe
• Coupure thermique, UVLO, surintensité et polarisation inverse des sorties de l'étage de puissance
• Interface de débogage SWD et mise à jour directe du firmware (DFU) via UART
