SGD 70-A

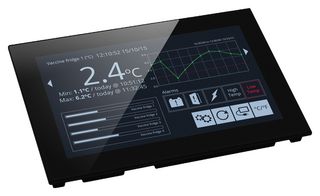

Capacitive Touch Display, PanelPilotACE Series, 7" TFT, 1024 x 600 Pixels, Serial, 5 to 30 Vdc
De afbeelding is alleen ter illustratie. Zie de productbeschrijving.
FabrikantLASCAR
Artikelnr. fabrikantSGD 70-A
Ordercode3106301
ProductreeksPanelPilotACE Series
Uw onderdeelnummer
Technische datasheet
5 Op Voorraad
Heeft u meer nodig?
EXPRESLEVERING volgende werkdag
Bestel voor 17.00 uur
GRATIS standaardlevering
voor bestellingen van 0,00 € en hoger
Nauwkeurige levertijden worden berekend bij het afrekenen
| Hoeveelheid | |
|---|---|
| 1+ | 407,990 € |
Prijs voor:Each
Minimum: 1
Meerdere: 1
407,99 € (excl. BTW)
Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Productgegevens
FabrikantLASCAR
Artikelnr. fabrikantSGD 70-A
Ordercode3106301
ProductreeksPanelPilotACE Series
Technische datasheet
Meter Display TypeTFT LCD Colour
Display Size-
Display Resolution1024 x 600 Pixels
Screen Size7"
Supply Voltage Min5VDC
Supply Voltage Max30VDC
Operating Temperature Min0°C
Operating Temperature Max40°C
Product RangePanelPilotACE Series
SVHCNo SVHC (07-Nov-2024)
Productoverzicht
SGD 70-A is a PanelPilot 7" capacitive touch display designed for use with PanelPilotACE Design Studio, a free drag-and-drop software package that enables rapid creation of advanced user interfaces and panel meters. This off-the-shelf module includes a wide range of hardware interfaces, such as four 16-bit bipolar analogue inputs (up to ±40V DC), eight digital I/O pins, two alarm outputs, four 8-bit PWM outputs, PID control, Ethernet FTP for logged data, multi-channel data logging with trend graphs, RS232 and RS485 serial communication, and support for an optional temperature measurement add-on board.
- Capacitive touchscreen, 1024 x 600px resolution
- NXP iMX6XSolo (ARM Cortex A9 at 800MHz and Cortex M4 at 227MHz) processor
- Digital I/O: 8 x DIO, 2 x open-collector alarm outputs, 4 x 8 bit PWM outputs
- 2Gbit DDR3 SDRAM and 2GB SD card
- Operating temperature range from 0 to 40°C (32 to 104°F)
- Outside dimension is 186 x 122 x 21mm
Technische specificaties
Meter Display Type
TFT LCD Colour
Display Resolution
1024 x 600 Pixels
Supply Voltage Min
5VDC
Operating Temperature Min
0°C
Product Range
PanelPilotACE Series
Display Size
-
Screen Size
7"
Supply Voltage Max
30VDC
Operating Temperature Max
40°C
SVHC
No SVHC (07-Nov-2024)
Technische documenten (4)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:90269000
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (07-Nov-2024)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.024494
