3784-20P-270A
Câble nappe, Paire à gaine ronde vers câble plat, Par M, Blindé, 40 Conducteur(s), 28 AWG

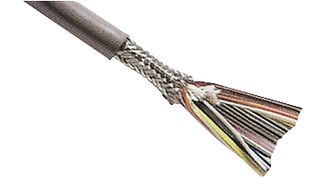

Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
Fabricant3M
Réf. Fabricant3784-20P-270A
Code Commande2064536
Gamme de produit3784 Series
Fiche technique
Plus stocké
Informations produit
Fabricant3M
Réf. Fabricant3784-20P-270A
Code Commande2064536
Gamme de produit3784 Series
Fiche technique
Blindage de câbleBlindé
Nbre de conducteurs40Core
Diamètre de câble AWG28AWG
Section, conducteur CSA-
Longueur de bobine (Impérial)-
Longueur, bobine-
Couleur de la gaineGris
Largeur de câble50.8mm
Nombre Max. de brins x Taille des brins7 x 36AWG
Pas1.27mm
Tension50V
Matériau du conducteurCuivre étamé
Matériau de la gainePVC (Chlorure de polyvinyle)
Type de câble en nappeCâble en nappe à gaine ronde
Gamme de produit3784 Series
SVHCNo SVHC (15-Jan-2019)
Aperçu du produit
The 3784 series shielded round-jacketed twisted-pair Flat Cable with tinned stranded copper conductor and a grey PVC insulator. This ribbon screened cable comes with a tinned copper braid shield (80% minimum coverage).
- CPR: Not Yet Qualified
- 28AWG Stranded wire to provide flexibility
- Twisted pairs reduce crosstalk for balanced drive applications
- Wires are colour coded for easy identification
- Jacket is round for better flexibility
- Flat section parts for mass termination
- Shielding provides excellent EMI/ESD protection
Spécifications techniques
Blindage de câble
Blindé
Diamètre de câble AWG
28AWG
Longueur de bobine (Impérial)
-
Couleur de la gaine
Gris
Nombre Max. de brins x Taille des brins
7 x 36AWG
Tension
50V
Matériau de la gaine
PVC (Chlorure de polyvinyle)
Gamme de produit
3784 Series
Nbre de conducteurs
40Core
Section, conducteur CSA
-
Longueur, bobine
-
Largeur de câble
50.8mm
Pas
1.27mm
Matériau du conducteur
Cuivre étamé
Type de câble en nappe
Câble en nappe à gaine ronde
SVHC
No SVHC (15-Jan-2019)
Documents techniques (1)
Produits associés
1 produit trouvé
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Japan
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Japan
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85444995
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:À déterminer
SVHC :No SVHC (15-Jan-2019)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.1609
