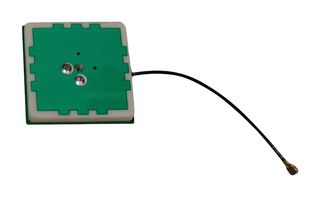

APAKC3508A-SG3
Antenne RF, patch, GPS/GLONASS/Galileo/Beidou, 1,555 GHz à 1,615 GHz, 3 dBi, circulaire à droite
Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
107 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | |
|---|---|
| 1+ | 21,390 € |
| 5+ | 18,700 € |
| 10+ | 16,010 € |
| 50+ | 13,840 € |
| 100+ | 13,580 € |
Prix pour :Pièce
Minimum: 1
Multiple: 1
21,39 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantABRACON
Réf. FabricantAPAKC3508A-SG3
Code Commande3501683
Fiche technique
Type d'antennePatch
Fréquence, min.1.555GHz
Fréquence, max..1.615GHz
Montage antenneConnecteur I-Pex
Gain3dBi
VSWR1.5
Puissance, entrée-
Impédance, entrée50ohm
Polarisation antenneCirculaire main droite
Gamme de produit-
SVHCNo SVHC (07-Nov-2024)
Aperçu du produit
APAKC3508A-SG3 is a compact multiband active GNSS (GPS/GLONASS/BEIDOU/Galileo) patch antenna. Applications include GPS/GLONASS/Galileo/Beidou applications, IoT, M2M, remote technology monitoring, geofencing, surveying and mapping systems, logistics.
- Active GNSS with LNA, LNA gain of 32dB, RHCP polarization, RF coax cable, IPEX connector
- 1555 to 1615MHz operating frequency, max VSWR is 1.5 (GPS-L1, BeiDou-B1, GLONASS-L1, Galileo-E1)
- Typical gain is 3.0dBi (GPS-L1), 2.8dBi (BeiDou-B1), 2.5dBi (GLONASS-L1), 3.0dBi (Galileo-E1)
- Dielectric ceramics antenna, 75mm, RF-1.13 cable
- IPEX-II connector, 10% to 95% R.H. humidity, 20ppm/deg.°C frequency temperature coefficient
- Dimension is 35.0 x 35.0 x 8.7mm
- Operating temperature range from -40°C to +80°C
Spécifications techniques
Type d'antenne
Patch
Fréquence, max..
1.615GHz
Gain
3dBi
Puissance, entrée
-
Polarisation antenne
Circulaire main droite
SVHC
No SVHC (07-Nov-2024)
Fréquence, min.
1.555GHz
Montage antenne
Connecteur I-Pex
VSWR
1.5
Impédance, entrée
50ohm
Gamme de produit
-
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85291095
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (07-Nov-2024)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.001
