MN820

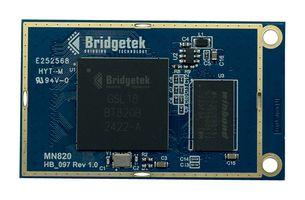

Le MN820 est un mini-module doté du BT820B, le moteur vidéo embarqué de 5e génération de Bridgetek. Le MN820 intègre la puce BT820B et une mémoire DDR3L de 1Gbit, ainsi qu'un convertisseur buck DC-DC qui alimente la mémoire embarquée indépendamment, permettant un fonctionnement avec une seule source d'alimentation Associé à la carte mère VM820C, qui comprend des circuits d'alimentation et audio, un circuit intégré de pontage USB-QSPI et des connecteurs d'E/S, les développeurs peuvent facilement communiquer avec des périphériques externes et exploiter pleinement les capacités du BT820B. Les développeurs peuvent également intégrer de manière transparente le BT820B dans leurs produits en utilisant le MN820 et en le connectant via un connecteur carte à carte à 100 broches à leur circuit imprimé d'application. Cette approche réduit le temps de développement et élimine la complexité de la conception du sous-système DDR3 haute vitesse, permettant une implémentation PCB à faible coût. Associé à la carte mère VM820C dotée de circuits d'alimentation/audio, d'un pont USB-QSPI et de connecteurs d'E/S, le BT820 permet aux développeurs de communiquer facilement avec des périphériques externes et d'exploiter pleinement ses capacités.

• Contrôleur EVE de 5e génération BT820
• Mémoire SDRAM DDR3L 1Gbit intégrée
• Convertisseur DC-DC step-down, intégré pour interface DDR3L
• Alimentation simple 3,3V
