55100-3H-03-A

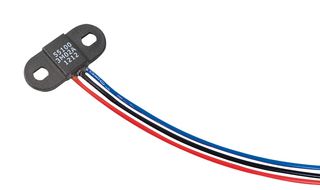

Capteur à effet Hall, Montage sur bride, Tension, 18mm, 3,8 à 24VDC, Série 55100
Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
FabricantLITTELFUSE
Réf. Fabricant55100-3H-03-A
Code Commande4254234
Gamme de produit55100 Series
Fiche technique
386 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | |
|---|---|
| 1+ | 6,110 € |
| 10+ | 5,870 € |
| 25+ | 5,570 € |
| 50+ | 4,940 € |
| 100+ | 4,770 € |
Prix pour :Pièce
Minimum: 1
Multiple: 1
6,11 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantLITTELFUSE
Réf. Fabricant55100-3H-03-A
Code Commande4254234
Gamme de produit55100 Series
Fiche technique
Type de capteurCapteur de proximité
Gamme de détection max.18mm
Tension, alimentation c.c. min.3.8V
Distance d'activation Min19mm
Distance d'activation Max.-
Tension d'alimentation DC Max.24V
Configuration de SortieTension
Montage du capteurBride
Terminaison de capteurFils
Tension de sortie400mV
Température d'utilisation min-40°C
Température d'utilisation Max.100°C
Gamme de produit55100 Series
SVHCTo Be Advised
Aperçu du produit
55100-3H-03-A is a 55100 series miniature flange mount hall effect proximity sensor (25.5mm x 11.00m and only 3.00mm high). It features high switching speed upto 10KHz. It has long life upto 20 billion operations. It operates in static or dynamic magnetic field. It is used in applications such as position and limit sensing, RPM measurement, flow metering, commutation of brushless dc motors, angle sensing, magnetic encoders. It’s case design enables screw or adhesive mounting and capable of switching up to 24VDC and 20mA.
- Magnetically operated position sensor, reverse/over voltage protection
- Built in temperature compensation, unaffected by harsh environments
- 3 wire switch, 55 typical sensitivity gauss
- 500mm cable length , tinned leads termination
- Supply voltage range from +2.7VDC to +24VDC (operate)
- 32VDC max overvoltage protection
- 12KHz switching speed
- Operating temperature range from -40°C to +100°C, IP67 rated
- Vibration is 50g maximum @ 50 to 2,000Hz, shock is 150g maximum at 11ms ½ sine
- Open collector output
Spécifications techniques
Type de capteur
Capteur de proximité
Tension, alimentation c.c. min.
3.8V
Distance d'activation Max.
-
Configuration de Sortie
Tension
Terminaison de capteur
Fils
Température d'utilisation min
-40°C
Gamme de produit
55100 Series
Gamme de détection max.
18mm
Distance d'activation Min
19mm
Tension d'alimentation DC Max.
24V
Montage du capteur
Bride
Tension de sortie
400mV
Température d'utilisation Max.
100°C
SVHC
To Be Advised
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Mexico
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Mexico
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85365080
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :To Be Advised
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.0064
