AC164140

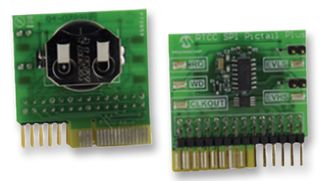

L'AC164140 est une carte fille RTCC PICtail Plus qui démontre les fonctionnalités et les capacités de la famille d'horloges/calendriers en temps réel MCP79410 dans les plates-formes de développement standard. La carte d'évaluation PICtail I2C est basée sur l'horloge/calendrier série en temps réel I2C MCP79410. En concevant cette carte fille avec les connecteurs série PICtail Plus, PICtail et PICkit, elle fonctionnera avec la carte de développement Explorer 16, la carte Explorer PICDEM PIC18, la carte de développement XLP 16 bits et l'outil d'analyse série PICkit. Une pile bouton 3V est également incluse qui peut être installée dans le support de pile bouton pour une alimentation de secours. Le quartz installé offre une grande précision à température ambiante. Grâce aux fonctionnalités d'étalonnage du MCP79410, cette précision peut être améliorée à toutes les températures.

• Carte fille PICtail, connecteur PICtail Plus et connecteur PICkit Serial Analyzer
• Points de test pour connexions d'oscilloscope pour le débogage du firmware (I2C et MFP connexion).
• Connexion de batterie embarquée pour fonctionner lorsque le VCC n'est pas présent
• Jumper pour orienter la broche MFP afin de s'adapter à une gamme de cartes de développement MCU.
• Respecte l'utilisation recommandée publiée, y compris les condensateurs de découplage et les résistances de rappel vers le haut ou vers le bas

Contenu

Carte fille RTCC PICtail Plus, une pile bouton lithium 3V et une fiche d'information.

Remarques

Garantie de 90 jours seulement Après l'expiration de cette garantie, les retours sont à organiser avec Microchip.
