MICROCHIP MCP2515DM-PCTL

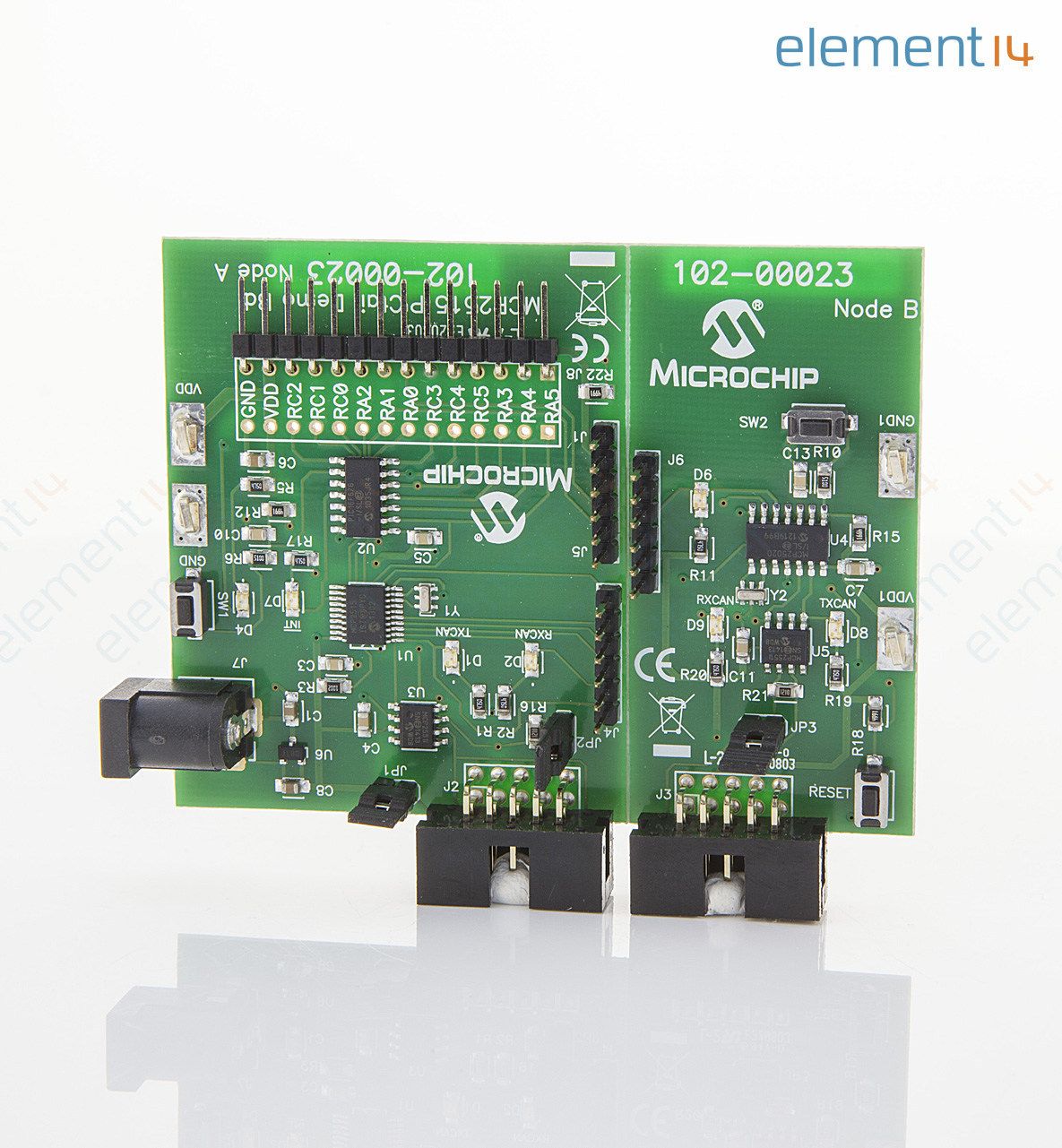

Carte de démonstration, Contrôleur CAN autonome, LED connectées aux E/S PICTAIL, MCP2515, MCP25020
Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
- Fabricant :
- MICROCHIP MICROCHIP
- Réf. Fabricant:
- MCP2515DM-PCTL
- Code Commande :
- 1332096
-
- Fiche technique:
- MCP2515DM-PCTL Fiche de données
Aperçu du produit
TheMCP2515DM-PCTL is a MCP2515 CAN controller PICtail demo board implements a simple CAN bus using two nodes. One node uses the MCP2515 stand alone CAN controller and the other node uses the MCP25020 CAN I/O expander. Each node utilises one input (push button) and one output (LED). The boards demonstrate a simple, inexpensive implementation of a CAN bus. The MCP2515 node transmits its input (push button) information at regular intervals and request input (push button) information from the MCP25020 at regular intervals. An LED on each node reflects the state of the other node's push button.
- Featured with two CAN nodes
- Node A MCP2515, PIC16F676 and a MCP2551 CAN transceiver
- Node B MCP25020 CAN I/O expander and MCP2551 CAN transceiver
- Each node also has one push button and one LED connected to the I/O
- The push button state from each node is sent to the other node via a CAN message
- Two headers on node A, used for programming PIC MCU of the PICkit 1 flash starter kit
Applications
Automobile, Médical, Industrie, Communications et Réseaux
Contenu
One MCP2515 PICtail Demo Board with two CAN nodes, One power/Bus cable for connecting the two PCB section together, MCP2515 data sheet, MCP2502X/5X data sheet, MCP2551 data sheet, MCP2515 PICtail Demo Board users's guide,
Notes de bas de page
Garantie de 90 jours seulement Après l'expiration de cette garantie, les retours sont à organiser avec Microchip.
