MOX-1N-131006FE
Résistance traversante, Maxi-Mox, 100 Mohm, Maxi-Mox Series, 2 W, ± 1%, Axial, 10 kV

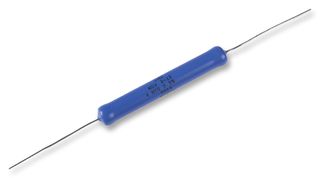

Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
Plus stocké
Informations produit
FabricantOHMITE
Réf. FabricantMOX-1N-131006FE
Code Commande2364027
Fiche technique
Résistance100Mohm
Gamme de produit0
Puissance2W
Tolérance de résistance± 1%
Type de boîtier de résistanceAxial
Tension10kV
Technologie de résistanceCouche épaisse
Coefficient de température50ppm/°C
Type RésistanceHaute tension
Diamètre du produit8.76mm
Longueur du produit28.96mm
Largeur du produit-
Température d'utilisation min-55°C
Température d'utilisation Max.210°C
Qualification-
Aperçu du produit
Les résistances Maxi-Mox de Ohmite sont des résistances avec des broches axiales à couche épaisse de précision, tension élevée/résistance élevée. Les résistances Maxi-Mox sont également polyvalentes. Convient aux applications industrielles nécessitant encore plus de puissance pour la commutation haute tension, le contrôle industriel et la limitation de courant haute tension. Les applications typiques incluent les alimentations haute tension, la distribution d'énergie, l'instrumentation médicale et l'avionique.
- Large plage de résistance de 250 ohms à 1 téraohm
- Plage de tension nominale de 10KV à 50KV, plage de puissance nominale de 2,0W à 12,5W
- Revêtement silicone ou époxy, âme en alumine
- Valeurs de tolérance 0.5%, 1%, 2%, 5%, 10%, 15% et 20%
- Valeur de capacité 0,30pf à 0,75pf
- La résistance d'isolement est <gt/>10 000Mohm ou plus sec (MIL-STD-202, méthode 302, condition A ou B)
- Température d'utilisation de -55°C à +210°C
- Coefficient de température de 25ppm/°C 0° à 85°C air
- Résistance Tension élevée
Spécifications techniques
Résistance
100Mohm
Puissance
2W
Type de boîtier de résistance
Axial
Technologie de résistance
Couche épaisse
Type Résistance
Haute tension
Longueur du produit
28.96mm
Température d'utilisation min
-55°C
Qualification
-
Gamme de produit
0
Tolérance de résistance
± 1%
Tension
10kV
Coefficient de température
50ppm/°C
Diamètre du produit
8.76mm
Largeur du produit
-
Température d'utilisation Max.
210°C
SVHC
No SVHC (27-Jun-2024)
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Mexico
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Mexico
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85332100
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (27-Jun-2024)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.005077
