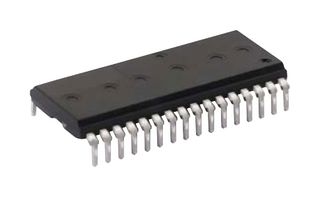

FSB50550BB

Un module de mouvement SPM 5 avancé fournissant un étage de sortie inverseur complet et haute performance pour les moteurs à induction Ac, BLDC et PMSM. Ce module intègre une commande de porte optimisée des MOSFET intégrés (technologie FRFET®) pour minimiser les interférences électromagnétiques et les pertes, tout en offrant également de multiples fonctions de protection sur le module, y compris les verrouillages de sous-tension et la surveillance thermique. Le HVIC haute vitesse intégré ne nécessite qu'une seule tension d'alimentation et traduit les entrées de porte de niveau logique entrantes en signaux de commande haute tension et courant élevé nécessaires pour piloter correctement les MOSFET internes du module. Des bornes MOSFET open source séparés sont disponibles pour chaque phase afin de prendre en charge la plus grande variété d'algorithmes de contrôle. Généralement utilisé pour les pilotes d'inverseur triphasés pour les variateurs de puissance à courant alternatif

• Certifié UL N° E209204 (UL1557)
• Optimisé pour une fréquence de commutation supérieure à 10KHz
• Onduleur triphasé MOSFET FRFET 500V avec drivers de grille et protection
• Les diodes bootstrap intégrées simplifient la disposition des circuits imprimés
• Séparez les broches open source des MOSFET côté bas pour la détection de courant triphasé
• Interface Actif HAUT, fonctionne avec la logique 3.3/5V, Entrée schmitt-trigger
• Optimisé pour les faibles interférences électromagnétiques
• Détection de température HVIC intégrée pour la surveillance de la température
• Indice d'isolement de 1500 Vrms/min
• HVIC pour la commande de grille et la protection contre les sous-tensions
