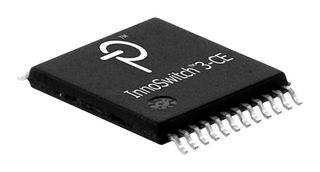

INN3166C-H105-TL

La famille de circuits intégrés InnoSwitch™ 3-CE simplifie considérablement la conception et la fabrication de convertisseurs de puissance flyback, en particulier ceux nécessitant un rendement élevé et/ou une taille compacte. Cette famille incorpore des contrôleurs principaux et secondaires et des fedback de sécurité dans un seul circuit intégré Les composants de la famille InnoSwitch3-CE intègrent de multiples fonctions de protection, notamment la protection contre les surtensions et sous-tensions de ligne, les surtensions de sortie et la limitation des surintensités et l'arrêt de surchauffe. Incorpore un contrôleur de flyback multi-mode quasi-résonnant (QR)/CCM, un commutateur 650V, une détection côté secondaire et un pilote de redressement synchrone. Composants disponibles pour prendre en charge les combinaisons courantes de comportements de verrouillage et de redémarrage automatique requis par les applications telles que les conceptions flyback haute efficacité jusqu'à 65W, les chargeurs et adaptateurs à courant élevé pour les appareils mobiles, les décodeurs électroniques grand public, la mise en réseau, les jeux, les LED et les systèmes industriels. Les composants sont disponibles avec et sans compensation de chute de câble.

• Puissance de sortie 35W (Adaptateur), 40W (Cadre ouvert) à 230VAC et 27W (Adaptateur), 36W (cadre ouvert) à 85-265V
• CDC 240mV, Seuil AR 63%, Réponse OTP hystérétique, Profil de sortie DC fixe, 120% VOUT OVP
• EcoSmart™ économe en énergie, hautement intégré et compact
• Fonctions de protection/sécurité avancées, jusqu'à 94% d'efficacité sur toute la plage de charge
• Précision CV/CC exceptionnelle, FluxLink™ intégré, isolé HIPOT, lien de retour
• Détection de porte SR FET ouverte, protection UV/OV de ligne d'entrée rapide
• Homologation de sécurité UL1577 et TUV (EN60950 et EN62368)
• Isolation renforcée, tension d'isolement <gt/>4000VAC, test HIPOT de production à 100%
• Tension de sortie variable, profils de courant constants, plusieurs seuils de défaut UV de sortie
• Moins de 30 mW à vide, y compris la détection de ligne, faible dissipation thermique
