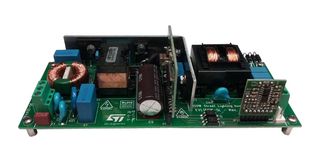

EVL150W-HVSL

L'EVL150W-HVSL est une carte d'évaluation driver de LED 150V, 150W qui utilise le contrôleur combiné PFC en mode transition STCMB1 et le réservoir résonant HBR. Il s'agit d'une carte d'évaluation driver LED 150W/1A avec une large plage de tension d'entrée secteur. Les spécifications électriques sont adaptées pour une application typique d'éclairage public haute puissance. Il est basé sur une architecture à deux étages, composée d'un pré-régulateur PFC en amont et d'un convertisseur à réservoir résonant en demi-pont en aval. Le prérégulateur est un PFC en mode transitionnel basé sur une régulation du temps de conduction constant, tandis que le convertisseur résonant est un circuit LCC plus adapté qu'un circuit LLC pour la génération d'une source de courant. La carte comporte également des dispositifs de protection en cas de surcharge, de court-circuit et de boucle ouverte pour chaque section. Pour cette application particulière, toutes les protections en cas d'intervention disposent d'une fonction de redémarrage automatique.

• Alimentation secteur universelle de 90V AC à 264V AC, Fréquence de 45 à 65Hz
• Topologie de demi-pont LCC
• Consommation sans charge inférieure à 0,5W
• Taux de distorsion harmonique (THD) inférieur à 10% à 230V AC de 30 à 100% de la pleine charge.
• Pas besoin d'alimentation SMPS auxiliaire (Viper ou équivalent)
• Rendement supérieur à 91% à pleine charge, absence de condensateurs électrolytiques pour une fiabilité à long terme
• Compatibilité électromagnétique conduite conforme aux limites de la norme EN55022 classe C, conforme à la norme EN60950
• Gradation analogique, résistive, PWM (collecteur ouvert)
• Boucles de rétroaction à courant constant et à tension constante
• Dimensions: 69 x 157mm, hauteur maximale des composants: 28mm
