STEVAL-ISA174V1
CARTE EVAL CONVERT HORS LIGNE FLYBACK 7W

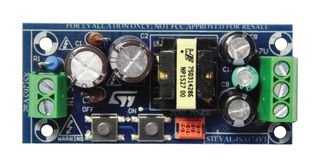

Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
5 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | |
|---|---|
| 1+ | 35,040 € |
Prix pour :Pièce
Minimum: 1
Multiple: 1
35,04 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantSTMICROELECTRONICS
Réf. FabricantSTEVAL-ISA174V1
Code Commande3228686
Fiche technique
Silicon FabricantSTMicroelectronics
Nombre de noyau de siliciumVIPer0P
Type de kit d'applicationGestion d'alimentation
Application Sous TypeConvertisseur Flyback
Contenu du kitCarte d'évaluation VIPer0P
Gamme de produit-
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
7W dual output offline flyback converter for home appliances using VIPer0P. The key feature of this offline converter is zero-power mode (ZPM). It is an idle state during which the device is totally shut down and the residual consumption from the mains at 230VAC is kept below 10mW. The IC enters ZPM by pulling the OFF pin to SGND for more than 10ms and exits ZPM (resuming normal switching) by pulling the ON pin to SGND for more than 20µs. This function can be tested by acting on the tactile switches connected to the ON and OFF pins.
- Zero-power input consumption ratified as per IEC62301 Clause 4.5 (PIN_ZPM <lt/> 5mW at 230VAC)
- Negative output voltage easily set through the voltage divider
- Five-star energy efficiency when operating with no load (PIN_no_load <lt/> 10mW at 230VAC)
- Meets ErP Lot 6 Tier 2 requirements for household and office equipment
- Meets European regulation 1275/2008 regarding eco-design requirements
- Compliant with the ErP Lot 6 Tier 2 requirements in off-mode
- Meets IEC55022 Class B conducted EMI even with reduced EMI filter
- VIPer0P 800V avalanche rugged technology, embedded protections ensure enhanced system reliability
- Dimension is 69.6mm x 28mm
- Input voltage range from 85VAC to 265VAC, output 1 is -5V , 840mA, output 2 is 7V, 400mA
Spécifications techniques
Silicon Fabricant
STMicroelectronics
Type de kit d'application
Gestion d'alimentation
Contenu du kit
Carte d'évaluation VIPer0P
SVHC
No SVHC (21-Jan-2025)
Nombre de noyau de silicium
VIPer0P
Application Sous Type
Convertisseur Flyback
Gamme de produit
-
Documents techniques (3)
Produits associés
2 produit(s) trouvé(s)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Italy
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Italy
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :84735080
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.029
