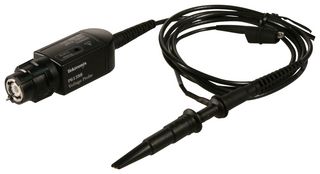

P6139B

La P6139B de Tektronix est une sonde de tension passive 10X à large bande passante et haute impédance de 500 MHz avec une résistance d'entrée de 10 MΩ avec interface TekProbe I. Cette sonde est dotée d'une petite tête de sonde et d'une pointe pointue qui facilite la sonde des circuits denses. Le P6139B dispose également de l'interface TekProbe pour une connexion BNC directe pour les oscilloscopes avec entrées 1 Mohm. Systèmes d'oscilloscope et de mesure de la sonde intégrés disposent d'une communication intelligent qui redimensionne automatiquement et ajuste les unités sur l'écran de l'oscilloscope.

• Large impédance d'entrée sur la pointe de la sonde (10Mohm, 8pF)
• Facteur d'atténuation 10X
• Tension d'entrée de 300V (CAT II)
• Tête de sonde compacte pour mesurer des éléments de circuit de petite géométrie
• Petit corps de sonde pour une meilleure visibilité du dispositif en cours de test
• Les cartouches de pointe de sonde sont remplaçables
• Large gamme d'accessoires pour une connectivité polyvalente
• Gamme de compensation de 8pF à 18pF
• Longueur de câble de 1,3m

Contenu

Sonde passive P6139B, 2 longs ressorts de masse (016-2028-xx), fil de terre crocodile 6 pouces (196-3521-xx), pointe crochet standard (013-0362-xx), 3.8mm bouchon universel IC, (013-0366- xx), ensemble de bande de marquage (016-0633-xx), outils de réglage (003-1433-xx), Manuel (071-2710- xx)
