NCN26010XMNTXG
Contrôleur MAC Ethernet, IEEE 802.3, 10 Mbps, Interface PHY SPI, 3,3V, QFN-32

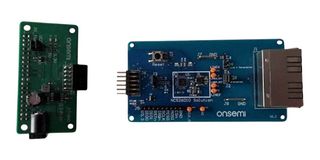

Ces images sont uniquement fournies à titre d'illustration. Veuillez consulter la description du produit.
3.496 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | |
|---|---|
| 1+ | 7,190 € |
| 10+ | 4,790 € |
| 25+ | 4,170 € |
| 50+ | 3,840 € |
| 100+ | 3,190 € |
| 250+ | 2,880 € |
| 500+ | 2,740 € |
Prix pour :Pièce (fournie en bande découpée)
Minimum: 1
Multiple: 1
7,19 € (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantONSEMI
Réf. FabricantNCN26010XMNTXG
Code Commande4036809
Fiche technique
Type de circuitContrôleur Ethernet MAC & PHY
Normes supportéesIEEE 802.3cg
Tension, alimentation min.2.97V
Tension, alimentation max..3.63V
IC Boîtier/PaquetQFN
Nombre de broches32Broche(s)
Montage CIMontage en surface
Température d'utilisation min-40°C
Température de fonctionnement max..125°C
Qualification-
Gamme de produit-
SVHCNo SVHC (27-Jun-2024)
Aperçu du produit
NCN26010XMNTXG is a 10 Mb/s industrial Ethernet MAC + PHY IC controller in a 32 pin QFN package. The NCN26010 device is an IEEE 802.3cg compliant Ethernet transceiver including a Media Access Controller (MAC), a PLCA Reconciliation Sublayer (RS) and a 10BASE−T1S PHY designed for industrial multi−drop Ethernet. It provides all physical layer functions needed to transmit and receive data over a single unshielded twisted pair. NCN26010 communicates to host MCUs via the Open Alliance MACPHY SPI protocol.
- 10BASE−T1S – IEEE 802.3cg compliant
- 3.3V supply voltage
- Two configurable digital outputs that can drive low current LEDs
- Integrated MAC and 10BASE−T1S PHY
- Open alliance compatible SPI interface for exchanging configuration and data frames to host
- Supports IEEE802.3 CSMA/CD collision detection
- PLCA through local configuration for collision−free operation on a shared medium (multi drop)
- Enhanced noise immunity mode, allowing communication at noise levels exceeding IEEE 802.3cg
- Supports <gt/>8 nodes over <gt/>25 m UTP cable, support for bootstrap in isolated mode
- Fast start-up: <lt/>100ms
Spécifications techniques
Type de circuit
Contrôleur Ethernet MAC & PHY
Tension, alimentation min.
2.97V
IC Boîtier/Paquet
QFN
Montage CI
Montage en surface
Température de fonctionnement max..
125°C
Gamme de produit
-
Normes supportées
IEEE 802.3cg
Tension, alimentation max..
3.63V
Nombre de broches
32Broche(s)
Température d'utilisation min
-40°C
Qualification
-
SVHC
No SVHC (27-Jun-2024)
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85423190
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (27-Jun-2024)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.000742
